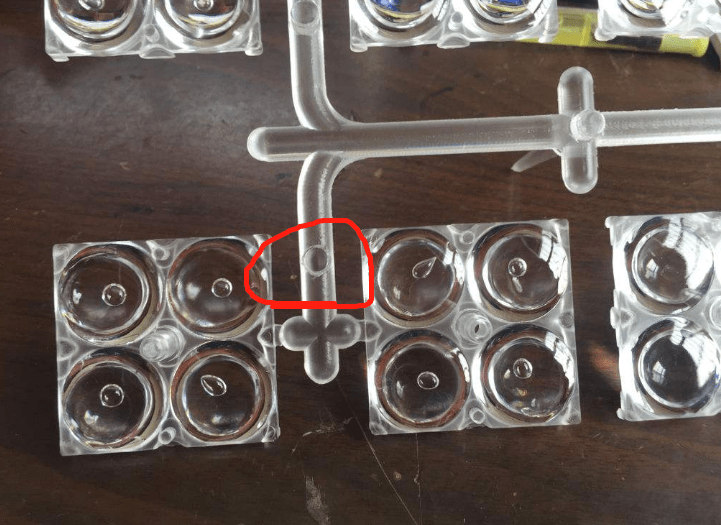

注塑加工廠家有氣泡出現在較厚的制品，表面脹大，切開后斷面有氣泡

成因及解決辦法：

1、加料過程中沒控制好量，導致注射壓力過高，只需調整加料量即可；

2、冷卻時間不足。可以在機器外使用冷壓模降溫冷卻；

3、溫度過高，會在制品中出現分解黑線的現象。若分解情況輕微，只需適當降溫。如果整個機筒分解，只能是拆機清理；

4、模具的進澆口過小或者排氣不良也會出現氣泡的現象，這是設備的原因，只能改進設備。

塑料制品的優缺點

優點1.大部分塑料制品的抗腐蝕能力強，不與酸、堿反應。2.塑料制造成本低。3.耐用、防水、質輕。4.容易被塑制成不同形狀。5.是良好的絕緣體。6.塑料可以用于制備燃料油和燃料氣，這樣可以降低原油消耗。缺點1.回收利用廢棄塑料時，分類十分困難，而且經濟上不合算。2.塑料容易燃燒，燃燒時產生有毒氣體。例如聚苯乙烯燃燒時

注塑模具的熱流道十大優點

1、節約原材料，降低成本。2、縮短成型周期，提高機器效率3、改善制品表面質量和力學性能。4、不必用三板式模具即可以使用點澆口。5、可經濟地以側澆口成型單個制品。6、提高自動化程度。7、可用針閥式澆口控制澆口封凍。8、多模腔模具的注塑件質量一致。9、提高注塑制品表面美觀度。10、可以使用較小的注塑壓力，可以有效降

塑料制品熔接縫的缺陷定義

熔接縫表觀在充模方式里，熔接縫是指各流體前端相遇時的一條線。特別是塑料模具有高拋光表面的地方，制品上的熔接縫很象一條刮痕或一條槽，尤其是在顏色深或透明的制品上更明顯。熔接縫的位置總是在料流方向上。?物理原因? 熔接縫形成的地方為熔料的細流分叉并又連接在一起的地方，最典

模具生產中常見故障的解決方案

注塑模具的結構形式和加工質量直接影響塑件的質量和生產效率。模具生產過程中的故障有很多種。以下是幾種常見故障的解決方案。澆口脫模困難：在注塑過程中，澆口粘在澆口套上，不易脫落。開模時，產品有裂紋損壞。另外，操作人員在脫模前必須用銅棒將其從噴嘴中敲出使其松動，這嚴重影響了生產效率。造成這種故

改性尼龍材料的注塑加工工藝

注塑加工廠家在生產中，對改性尼龍材料有很強的吸濕性，加工前需充分干燥，可在80~90℃熱風中循環干燥至含水量不超過0.3%為止，并應防止干燥后在吸濕。高溫時易氧化降解，超過300℃時分解，在滿足成型工藝的前提下，應避免溶體溫度過高，并應避免在料筒內滯留時間過長。流動性極好，溢邊值為0.02mm，左
